Инструкция по настройке роутера и модема ADSL

By | 04.12.2018



Очень многие провайдеры на сегодняшний день работают по технологии ADSL. Поэтому для осуществления подключения к оборудованию такого типа необходимо наличие специальных устройств – ADSL-модемов. Единственное неудобство такого соединения заключается в том, что подключать к данному модему обычно можно только один ПК, через многожильный кабель связи.

Выходом из сложившейся ситуации может стать приобретение Wi-Fi-роутера, способного работать в связке с модемом такого типа. Также существуют модели роутеров, который совмещают в себе маршрутизатор и ADSL-модем.

При выборе роутера необходимо точно знать, что он поддерживает совместную работу с модемом АДСЛ. Проще всего настроить совместную работу модема такого типа и роутера D-Link DIR 320.

Инструкция по настройке роутера и модема ADSL

Когда осуществляется настройка ADSL-модема в режиме роутера, необходимо должным образом настроить сам модем. Он также должен «уметь» кооперироваться с оборудованием Wi-Fi.

Инструкция по настройке роутера и модема ADSL

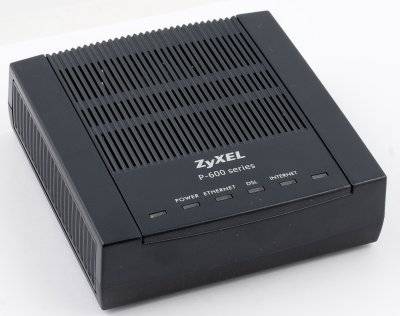

Один из самых простых в настройке модемов такого типа – ZyXelP-660RT2 .

Видео: Установка и настройка Wi-Fi роутера

Подготовка модема

Для успешной настройки связки ADSL-модем – Wi-Fi-роутер необходимо правильно подготовить к работе сам модем. Рассматриваемая модель должна быть переведена в режим «мост». В настройках этот режим называется «Bridge». Данный режим позволяет модему устанавливать соединение с провайдером – поставщиком услуг интернет – и после этого как бы самоудаляться, просто пропуская весь трафик через себя. Фактически, устройство будет выступать в качестве переходника между всемирной сетью и роутером. Настройка выполняется следующим образом:

  • в адресной строке любого браузера на ПК вводится комбинация цифр – 192.168.1.1;

    Инструкция по настройке роутера и модема ADSL

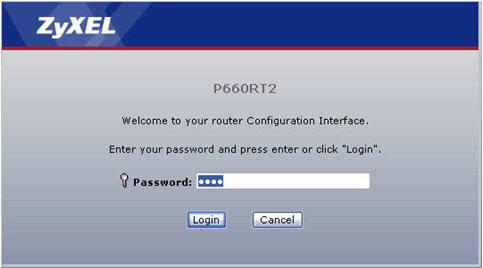

  • в открывшемся окне будет необходимо ввести пароль 1234 (он установлен по умолчанию);

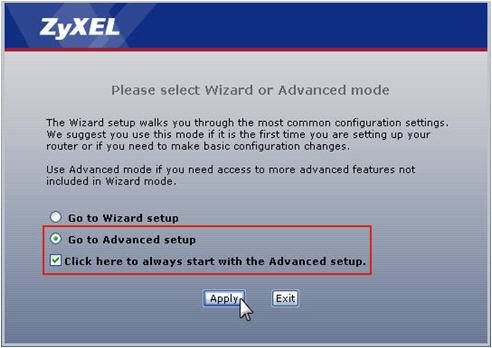

  • в следующем окне необходимо выбрать тип внешнего вида страницы настройки. Следует установить галочку напротив «gotoadvancedsetup»;

    Инструкция по настройке роутера и модема ADSL

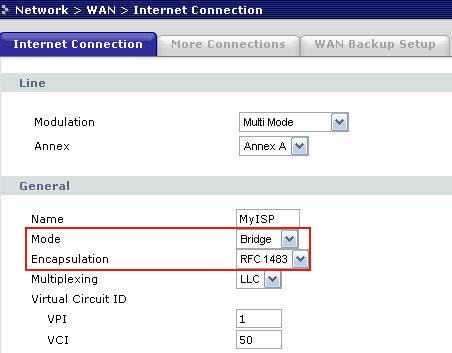

  • далее необходимо посетить меню Network->WAN. При нажатии на закладку «InternetConnection» можно увидеть поле под названием «Mode». Следует установить там режим «Bridge» (мост);
  • обязательно нужно уделить внимание полю «Encapsulation», перевести модем в режим RFC 1483;
  • в поле «VPI/VCI» и «Multiplex» значения различаются в зависимости от оператора.

    Инструкция по настройке роутера и модема ADSL

После окончания настройки самого модема настраивается сам ПК. Так как в режиме моста модем устанавливает соединение лишь физически. Для авторизации пользователя необходимо создать отдельное соединение на компьютере, к которому он подключен.

Подготовка ПК

Настройка модема окончена, необходимо подключить его к компьютеру под управлением какой-либо версии операционной системы Windows. Так как настройка работы в этой среде максимально проста. Когда физически ADSL-модем к компьютеру подключен, необходимо выполнить следующие действия:

  1. установить драйвера для модема (если это требуется);
  2. создать PPPoE соединение.

Создание соединения данного типа осуществляется следующим образом:

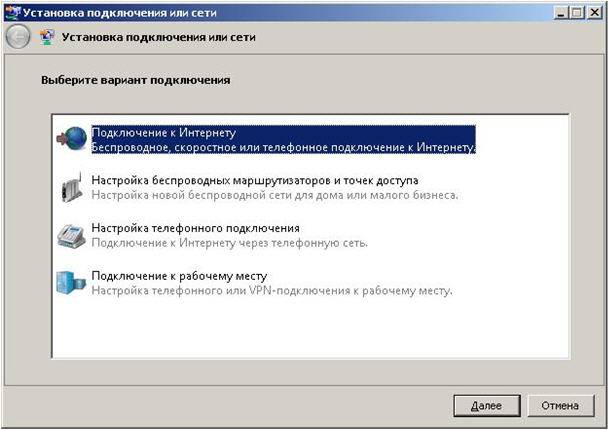

  1. необходимо зайти в «Панель управления»-> «Управление сетевыми подключениями». В открывшемся окне находим значок под названием «Установка подключения или сети»;

    Инструкция по настройке роутера и модема ADSL

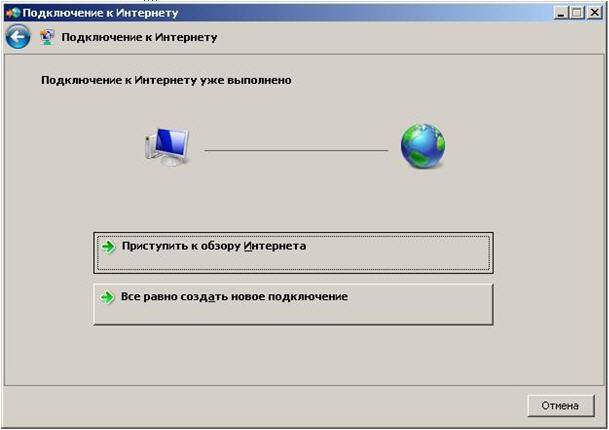

  2. после этого операционной системой будет запущен «мастер подключения к интернету». Откроется окно, в котором необходимо будет выбрать «Все равно создать новое подключение»;

    Инструкция по настройке роутера и модема ADSL

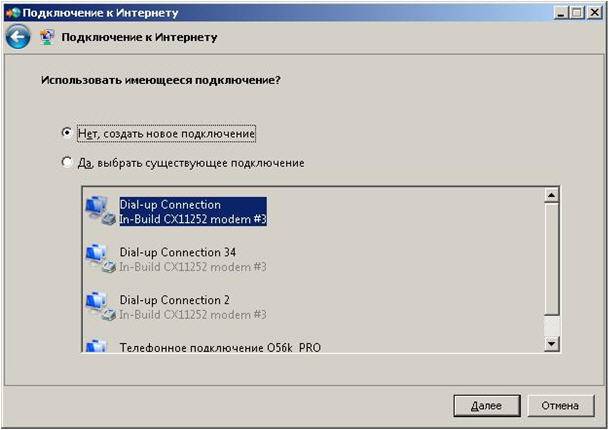

  3. откроется следующее окно, в нем операционная система предложит два варианта: «нет, создать новое подключение» и «Да, выбрать существующее подключение». Следует поставить галочку на первом пункте;

    Инструкция по настройке роутера и модема ADSL

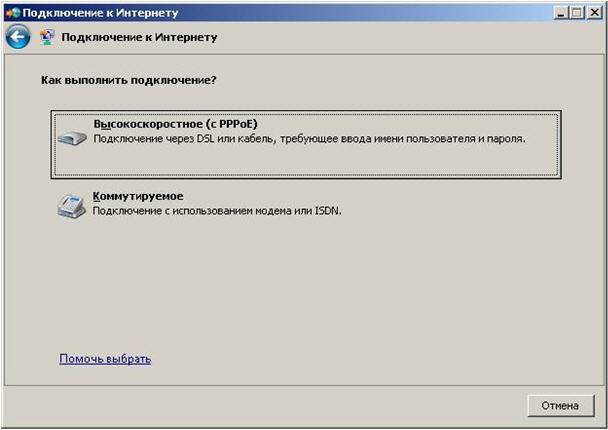

  4. в новом окне также будут присутствовать два пункта: «Высокоскоростное подключение PPPoE», «Коммутируемое». Останавливаемся на втором пункте;

    Инструкция по настройке роутера и модема ADSL

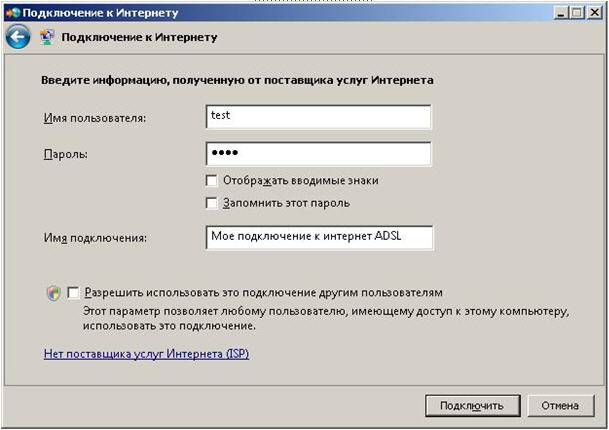

  5. в следующем окне необходимо ввести логин и пароль для подключения. Эти данные должны быть предоставлены провайдером;

    Инструкция по настройке роутера и модема ADSL

  6. далее операционная система оповестит о том, что подключение проверить не удалось. На выбор будут три пункта: «повторить попытку», «установить причину», «все равно создать это подключение». Следует выбрать последний, после чего можно смело закрывать мастер настройки подключений.



Когда настройка уже выполнена, можно подключать Wi-Fi-роутер и начинать работу.

Подключение ADSL-роутера и компьютера к сети

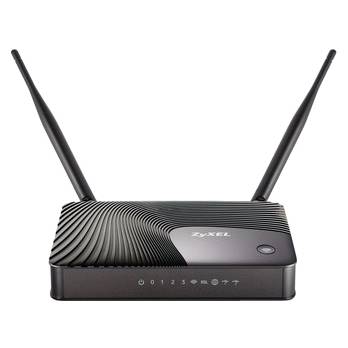

Существуют роутеры, которые могут работать с подключением ADSL напрямую, без посредника в виде специального модема. Конечно же, цена такого устройства на порядок выше, чем обычного роутера. Например, Zyxel Keenetic DSL обойдется пользователю в 2400 руб.

Инструкция по настройке роутера и модема ADSL

Для подключения понадобятся некоторые данные, которые должны предоставляться провайдером:

  • IP-адрес, если он является статическим;
  • логин и пароль для подключения к линии;
  • тип инкапсуляции (LLC или VC);
  • данные по VPI.

Подключение компьютера и роутера Keenetic DSL к сети может быть выполнено как в автоматическом режиме, при помощи специальной программы, так и в ручном режиме. Если возможность автоматической настройки исключена, то настройка в ручном режиме выполняется следующим образом:

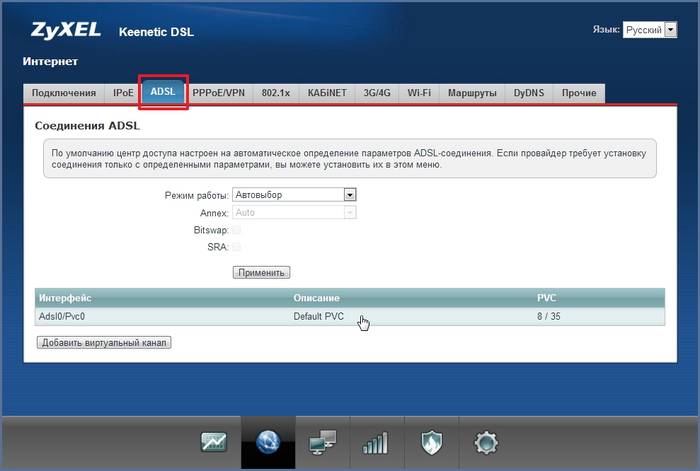

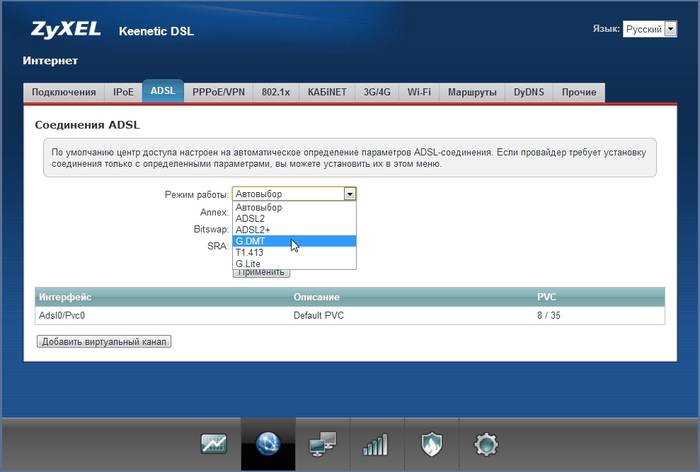

  • необходимо подключиться к WEB-конфигуратору. В окне следует найти меню «интернет»->ADSL и кликнуть мышью по ADSL;

    Инструкция по настройке роутера и модема ADSL

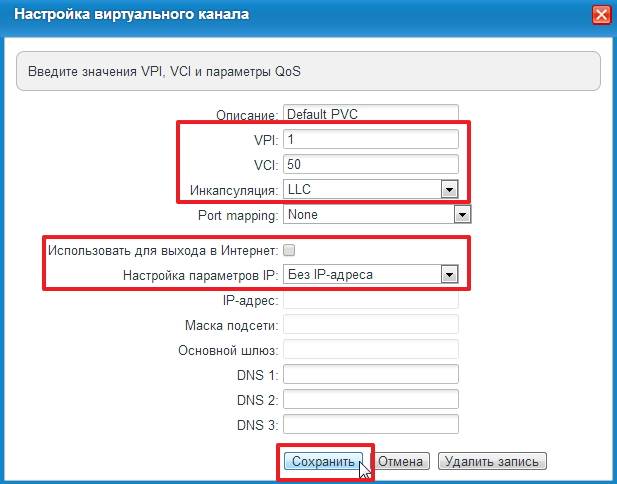

  • после выполнения предыдущего пункта откроется окно, в котором необходимо будет ввести все данные по подключению в ручном режиме.

    Инструкция по настройке роутера и модема ADSL

    Сделать это необходимо в соответствии с требованиями провайдера. Когда все необходимые параметры введены, можно нажать кнопку «Сохранить»;

  • в разделе «интернет» следует выполнить настройку раздела «PPPoE/VPN». Необходимо нажать кнопку «Добавить соединение». После этого установить галочки в пунктах «Включить», «Использовать для выхода в интернет». В разделе «Тип» выбирается «PPPoE». «Подключаться через»-> «ADSL-соединение»;

    Инструкция по настройке роутера и модема ADSL

  • вводится имя пользователя и пароль. Если IP-адрес провайдером присваивается статический – необходимо указать его в графе «Настройка параметров IP», в противном случае выбрать автоматический режим.

На данном этапе настройка ADSL-роутера завершается.

Как настроить роутер через ADSL-модем

Когда необходимо настроить работу роутера через ADSL-модем, реализуется схема следующего вида:

  1. настройка модема заключается лишь в его подключении к интернету и переходе в режим «Мост». После этого выполняются действия, позволяющие сделать сеть доступной через интерфейс Wi-Fi (для роутера P-330W):

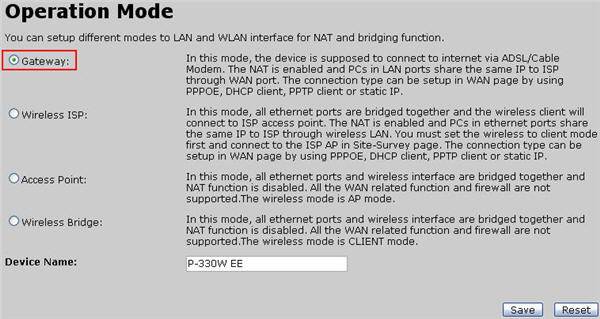

    • используется WEB-конфигуратор для установки режима «Gateway». В пункте под названием «WAN AccessType» установить значение PPPoE;

      Инструкция по настройке роутера и модема ADSL

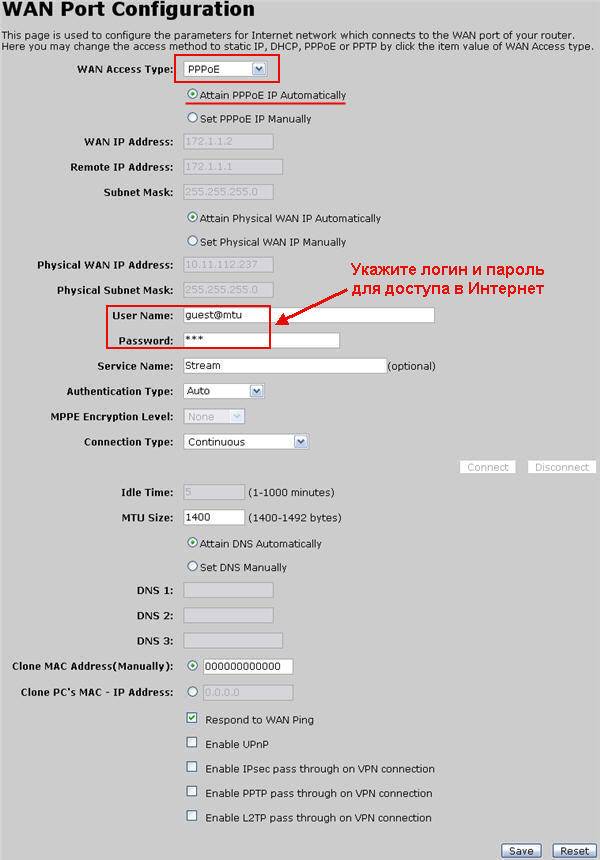

  2. после выполнения пункта первого достаточно просто указать имя пользователя и пароль, которые предоставляет провайдер для подключения к интернету;

    Инструкция по настройке роутера и модема ADSL

Режимы работы ADS- модема

ADSL-модемы могут работать всего в двух режимах:

  1. режим роутера;
  2. режим моста.

Настройка ADSL модема в режиме роутера заключается в изменении режима через WEB-интерфейс. Данный режим превращает устройство связи в самостоятельный маленький сервер. Его работа включает в себя хранение данных об авторизации, различные параметры, необходимые при соединении.

Также в данном режиме модем самостоятельно поддерживает соединение, а при обрыве связи без посторонней помощи переподключается. Особенностью данного режима является то, что в модеме имеется функция фаервола.

Когда модем переключен в режим моста, он представляет собой просто промежуточное устройство между самой сетью и сетевой картой персонального компьютера. Параметры соединения и данные авторизованных пользователей хранятся на самом ПК.

Видео: настройка параметров ADSL модема

Настройка Wi-Fi

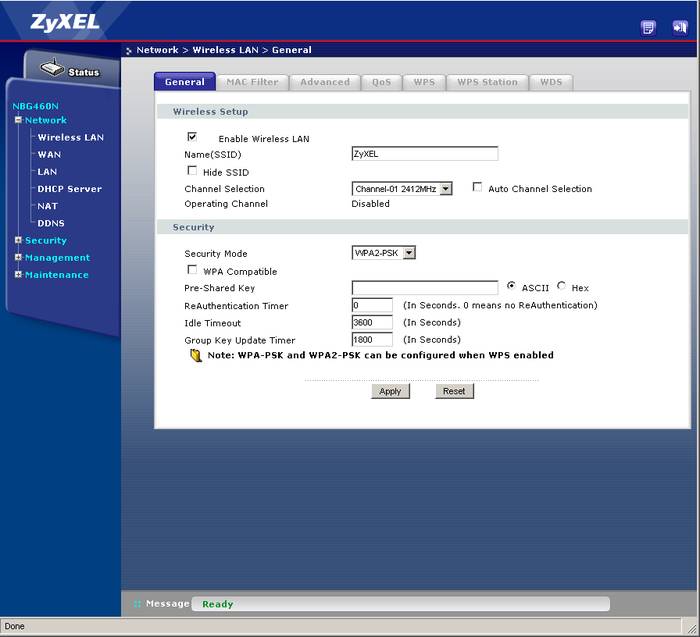

Настройка Wi-Fi большинства роутеров ограничивается постановкой галочки напротив «Enabled» или «Disabled». Также необходимо как-либо назвать сеть, созданную роутером и выбрать режим защиты (обычно это WPA2).

Инструкция по настройке роутера и модема ADSL

Настройка ADSL модема и роутера, а также оборудования, совмещающего в себе функции этих устройств – процесс довольно простой. Важно лишь внимательно изучить спецификацию аппаратов и способы их подключения.

Wi-Fi сегодня является одной из самых часто используемых технологий, применяемых для выхода в интернет. Но многие операторы работают с ADSL-технологией, а стоимость интернет-центра (совмещающего в себе роутер и ADSL-модем) довольно велика. Поэтому тема настройки и использования связки ADSL-модем->ПК-> Wi-Fi-роутер чрезвычайно актуальна.
